PENDAHULUAN PRODUK

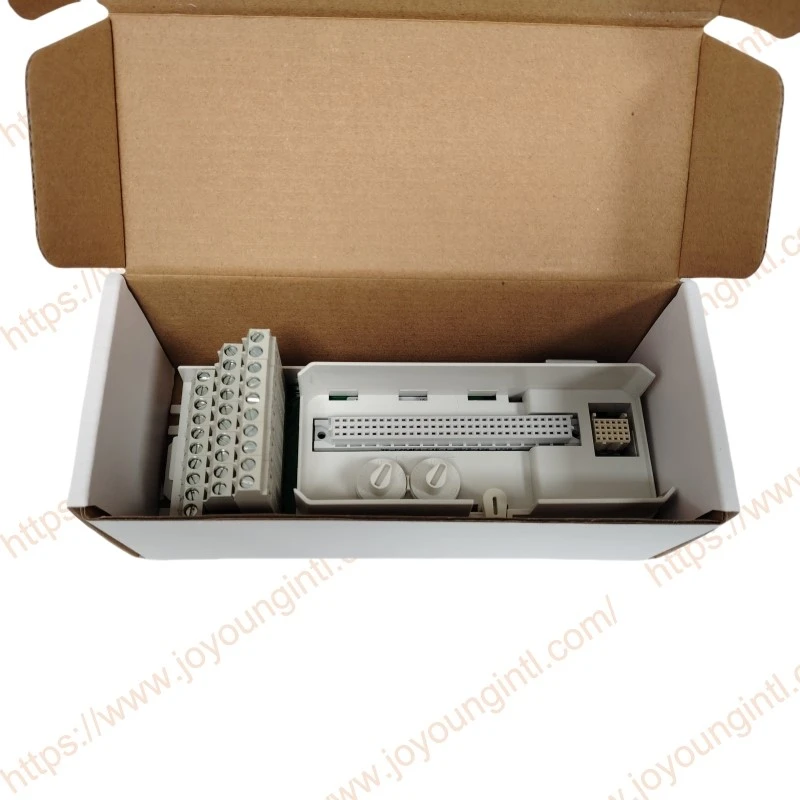

TU810/TU810V1 adalah unit terminasi modul kompak 16 V. 50 V untuk S800 I/O. MTU adalah unit pasif yang digunakan untuk koneksi kabel lapangan ke modul I/O. Ini juga berisi bagian dari Modulebus.
Spesifikasi teknis
|
Pembuatan |
Abb |
|
Model |
Tu810v1 |
| Nomor bagian | 3BSE013230R1 |
|
Keterangan |
I/o Blok Terminal Mtus |
|
Asal |
Swedia |
|
Dimensi |
20*8*7cm |
|
Berat |
0,25kg |
Detail Produk
Tu810v 1 3 fitur dan manfaat BSE013230R1:
*Pemasangan modul I/O yang kompak menggunakan koneksi satu kawat.
*Hingga 16 saluran sinyal bidang dan memproses koneksi daya.
*Koneksi ke modul Modulebus dan I/O.
*Kunci mekanis mencegah penyisipan modul I/O yang salah.
*Perangkat kait ke DIN Rail untuk pembumian.
*DIN Rel Mounting.
MTU mendistribusikan modulebus ke modul I/O dan ke MTU berikutnya. Ini juga menghasilkan alamat yang benar ke modul I/O dengan menggeser sinyal posisi keluar ke MTU berikutnya.
Dua tombol mekanik digunakan untuk mengonfigurasi MTU untuk berbagai jenis modul I/O. Ini hanya konfigurasi mekanis dan tidak mempengaruhi fungsionalitas MTU atau modul I/O. Setiap kunci memiliki enam posisi, yang memberikan jumlah total 36 konfigurasi yang berbeda.
| Gunakan dengan I/O: |
AI810, AI815, AI820, AI830, AI830A, AI835, AI835A, AI845, AO810, AO810V2 AO815, AO820, AO845, AO845A, DI810, DI811, DI814, DI830, DI831, DI840 DI880, DI885, DO810, DO814, DO815, DO840, DO880, DP820, DP840 |
TU810V 1 3 BSE013230R1 Lingkungan dan sertifikasi:
| CE Mark | Ya |
| Keamanan Listrik | EN 61010-1, UL 61010-1, EN 61010-2-201, UL 61010-2-201 |
| Lokasi Berbahaya | C1 Div 2 Culus, C1 Zone 2 Culus, Atex Zone 2 |
| Sertifikasi Kelautan | ABS, BV, DNV-GL, LR |
|
Suhu, beroperasi |
0 to +55 derajat (+32 ke +131 derajat f), persetujuan dikeluarkan untuk +5 ke +55 derajat |
| Suhu, penyimpanan | -40 ke + 70 derajat (-40 ke +158 derajat f) |
| Gelar Polusi | Gelar 2, IEC 60664-1 |
| Perlindungan korosi | ISA-S71.04: G3 |
| Kelembaban relatif | 5 hingga 95 %, tidak mengondensasi |
| Suhu sekitar maks | 55 derajat (131 derajat f), untuk pemasangan vertikal 40 derajat (104 derajat f) |
| Kelas Perlindungan | IP20 Menurut IEC 60529 |
| Kondisi operasi mekanis | IEC/EN 61131-2 |
| EMC | EN 61000-6-4, EN 61000-6-2 |
| Kategori tegangan tegangan | IEC/EN 60664-1, EN 50178 |
| Kelas Peralatan | Kelas I menurut IEC 61140; (terlindungi bumi) |
| Kepatuhan Rohs | EN 50581: 2012 |
| Kepatuhan weee | Petunjuk/2012/19/EU |
