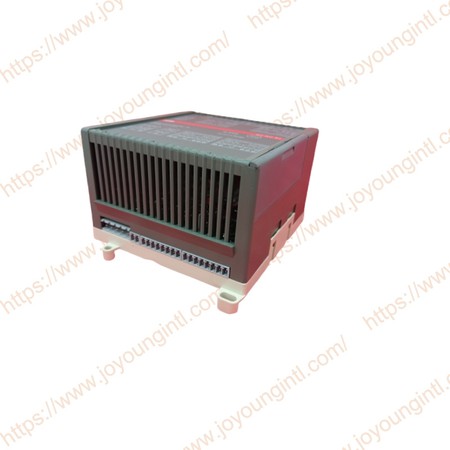

Modul Input/Output Analog Pengontrol Maju 31GJR5252300R3101 07AC91
AC31 adalah sistem kontrol hibrida PLC/DCS awal yang diluncurkan oleh ABB:
Mendukung kontrol terpusat dan terdistribusi
Berdasarkan komunikasi bus CS31
Sesuai dengan standar pemrograman IEC 61131-3
I/O jarak jauh yang dapat diperluas
07AC91(GJR5252300R3101), sebagai modul I/O jarak jauh di sistem AC31, berkomunikasi dengan pengontrol melalui bus CS31 dan mendukung pemrosesan sinyal analog multi-saluran. Ini dapat memenuhi persyaratan untuk mengumpulkan dan mengeluarkan berbagai jenis sinyal standar industri, seperti tegangan dan arus.
Spesifikasi Teknis
|
Pembuatan |
ABB |
|
Model |
07AC91 |
| Nomor Bagian |
GJR5252300R3101 |
|
Keterangan |
Modul I/O analog |
| Jumlah saluran | 8 AI+8 AO |
| Metode komunikasi | Bis CS31 |
| Catu daya | 24VDC |
|
Asal |
Jerman |
|
Dimensi |
15*15*12cm |
|
Berat |
0,81kg |
Ikhtisar Saluran Analog
GJR5252300R3101 07Kompatibilitas AC91:
PLC seri AC31 (seri 40/50/90)
Sistem ekspansi terdistribusi
Berbagai protokol komunikasi industri
07AC91 mendukung dua mode kerja:
Modus 1:
8 masukan analog + 8 keluaran analog
Resolusi: 12-bit
Modus 2:
16 saluran (dapat dikonfigurasi sebagai input atau output berpasangan)
Resolusi: 8-bit
Modul input/output analog 07 AC 91 digunakan sebagai modul jarak jauh pada bus sistem CS31. Ini berisi 16 saluran input/output analog yang dapat dikonfigurasi dalam dua mode operasi:
• Mode pengoperasian "12 bit": 8 saluran masukan, dapat dikonfigurasi secara individual ±10 V atau 0...20 mA, resolusi 12 bit ditambah 8 saluran keluaran, dapat dikonfigurasi secara individual ±10 V atau 0...20 mA, resolusi 12 bit
• Mode pengoperasian "8 bit": 16 saluran, dapat dikonfigurasi berpasangan sebagai input atau output, 0...10 V,0...20 mA, resolusi 8-bit
• Konfigurasi diatur dengan saklar DIL.
• PLC menawarkan elemen interkoneksi ANAI4_20 untuk mengukur sinyal 4...20 mA (lihat 907 PC 331, pustaka elemen koneksi).
Pengoperasian Modul Analog AC31
✔ Metode instalasi
Pemasangan rel DIN (standar 35mm)
Diperbaiki di dalam kabinet kontrol
✔ Struktur kabel
Modul ini memiliki tiga jenis koneksi:
Catu daya: catu daya 24VDC
Bus CS31: Terhubung ke PLC (pengontrol AC31)
Sinyal lapangan:
Masukan: Sensor
Keluaran: Aktuator
Setel sakelar DIP: 07AC91. Semua fungsi dikonfigurasi melalui sakelar DIP (jumper perangkat keras)
-- Pilih mode kerja
-- Mengatur jenis masukan
-- Tetapkan alamat modul
Menghubungkan kabel
-- Kabel input simulasi (AI).
--Kabel Output Analog (AO).
Mengidentifikasi modul pada PLC

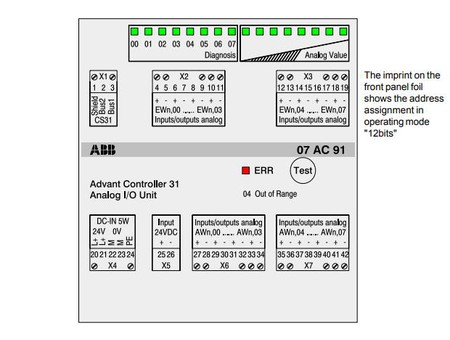

Panel depan modul memiliki:
LED Hijau (Saluran/Status)
LED Merah (Kesalahan)
Kesalahan data umum saat digunakan
T: Setelah memasang modul, CPU tidak dapat mengenalinya, atau modul tidak merespons.
J: Alamat modul tidak diatur dengan benar
Konfigurasi sakelar DIP salah.
Bus tidak tersambung dengan benar, atau resistor terminasi tidak ada.
Q: Besaran analog yang dibaca oleh PLC sangat berfluktuasi, menyimpang dari nilai sebenarnya, atau sering kali menunjukkan pembacaan yang tidak normal.
A: Gangguan saluran sinyal
Kisaran arus/tegangan sensor tidak cocok.
Q: Ketika lampu merah modul menyala, atau LED berkedip, PLC mendeteksi kesalahan.
A: Pengukuran melebihi batas yang ditentukan
Kesalahan komunikasi internal atau kesalahan bus CS31
T: Modul terkadang kehilangan koneksi, komunikasi tidak stabil, atau melaporkan kesalahan bus dari PLC.
J: Bus CS31 melebihi panjang yang diizinkan, sehingga mengakibatkan hilangnya data.
Gangguan elektromagnetik atau sambungan longgar menyebabkan komunikasi terputus.
