Pengenalan Produk
Spesifikasi Teknis
|
Pembuatan |
Listrik Umum (GE) |
|
Model |

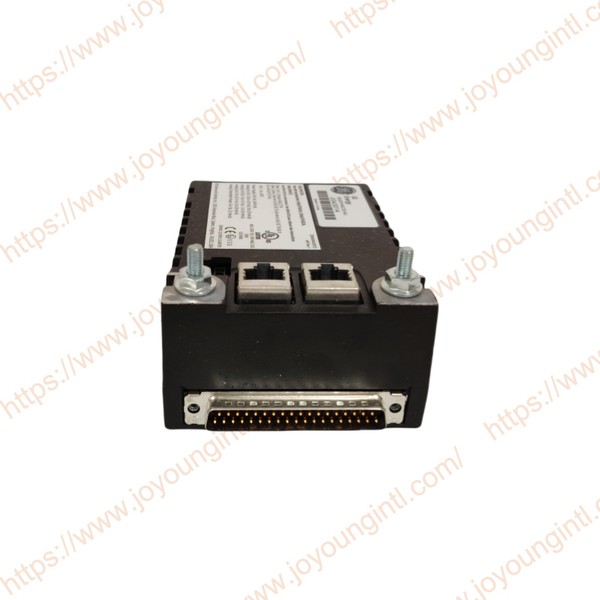

IS220YAICS1A |
| Nomor Bagian | IS220YAICS1AJ |
|
Keterangan |
Modul I/O Analog |
| Seri | Tandai VIe / Tandai VIeS |
| Antarmuka komunikasi | Ethernet RJ45 ganda |
|
Asal |
Amerika Serikat |
|
Dimensi |
18*18*7cm |
|
Berat |
0,5kg |
Detail Produk
Akuisisi sinyal analog (Input Analog)
Keluaran sinyal kontrol (Output Analog)
Komunikasi dengan pengontrol (seperti UCSB)
Pemrosesan awal dan pemfilteran data
Kontrol keamanan dan umpan balik sistem
Sistem redundan ganda
Sistem redundan rangkap tiga (TMR)
Petunjuk Instalasi
IS220YAICS1AJ termasuk dalam struktur kombinasi Paket I/O + Papan Terminal (papan terminal):
Paket I/O: Inti untuk Akuisisi Data dan Komunikasi
Papan Terminal: Antarmuka untuk-Pengkabelan Sinyal di Lokasi
Pasang papan terminal
Pasang pelat terminal di:
Rel DIN atau
Memperbaiki posisi kabinet kontrol
Hubungkan modul Paket I/O
Sejajarkan IS220YAICS1AJ dengan antarmuka papan terminal
Masukkan antarmuka secara vertikal (hindari miring)
Konfirmasikan bahwa itu telah dimasukkan sepenuhnya
Kencangkan sekrup pengencang
Koneksi komunikasi Ethernet
IS220YAICS1AJ menyediakan dua antarmuka RJ45:
Metode koneksi:
Port 1 → Jaringan IONet
Port 2 → Redundan atau mengalir
Debugging dan Konfigurasi
Gunakan perangkat lunak resmi GE: ToolboxST
Tambahkan modul Paket I/O
Tetapkan alamat IP
Konfigurasikan parameter saluran
Periksa status INet
Cara mengecek status komunikasi melalui lampu indikator panel
Panel depan IS220YAICS1AJ biasanya dilengkapi LED kunci berikut
Setiap port Ethernet memiliki LED LINK Selalu menyala (ON) → Koneksi fisik Ethernet telah dibuat (fondasi komunikasi normal)
Mati (OFF) → Tidak ada koneksi jaringan (masalah dengan kabel/saklar/port jaringan)
Berkedip → Data sedang dikirim/diterima (komunikasi normal)
Terus-menerus menyala atau tidak berkedip → Koneksi ada, namun tidak ada komunikasi data
Mati → Tidak ada komunikasi
Mati → Pengoperasian normal (komunikasi normal)
Selalu aktif → Rusak (tidak dapat beroperasi)
Berkedip cepat → Kesalahan konfigurasi / Tidak ada papan terminal / Kesalahan program
Berkedip lambat → Identifikasi posisi (bukan kesalahan)
Aktif → Catu daya normal
Mati → Tidak ada catu daya
