ABB 07KT92 GJR5250500R0202

ABB 07KT92 GJR5250500R0202 dirancang khusus untuk sistem kontrol ABB. Modul ini ideal untuk aplikasi ringkas yang memerlukan pemantauan status secara simultan (misalnya, tombol tekan, sakelar, sinyal sensor) dan kontrol aktuasi (misalnya, lampu indikator, relai mini, katup solenoid). Dengan mengintegrasikan fungsi input dan output ke dalam satu modul, modul ini secara signifikan menghemat ruang kabinet kontrol dan biaya perangkat keras, sehingga ideal untuk sistem kontrol kecil atau stasiun I/O terdistribusi.

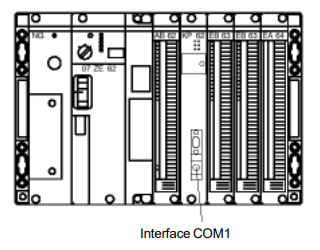

Akses ke unit dasar AC31/CS31 (07 KR 31, 07 KR 91, 07 KT 92 hingga 07 KT 94) dan ke prosesor komunikasi 07 KP 62 dari ABB Procontic T200 dilakukan melalui antarmuka serial COM1.

Unit yang dapat dihubungkan:

– Terminal dalam mode VT100

– Komputer dengan emulasi VT100

– Komputer dengan program untuk menangani telegram teks jernih dari fungsi pengoperasian dan pengujian

Antarmuka serial COM 1 harus diatur ke mode operasi "Mode aktif" untuk menggunakan fungsi pengoperasian dan pengujian.

Sakelar RUN/STOP pada posisi: STOP. Pada posisi saklar ST, O, P, PLC umumnya mengatur mode operasi “mode aktif” pada COM 1.

Posisi saklar RUN/STOP.RUN Pada posisi saklar, RUN mode operasi "mode aktif" diatur pada COM 1, ketika salah satu dari dua kondisi berikut terpenuhi:

– Konstanta sistem KW 00,06=1

atau

– Konstanta sistem KW 00,0,6=0 dan Pin 6 pada COMa 1 mempunyai 1 sinyal (1 sinyal pada Pin 6 diatur dengan menggunakan kabel sistem 07 SK 90 atau dengan tidak menghubungkan Pin 6)

Hal berikut ini berlaku:

Pemrosesan program PLC memiliki prioritas lebih tinggi dibandingkan komunikasi melalui antarmuka serial.

PLC mengoperasikan arah penerimaan antarmuka serial COM1 dengan kontrol interupsi. Selama siklus program PLC berjalan, karakter yang masuk masing-masing memicu impuls interupsi, yang menginterupsi program PLC yang sedang berjalan hingga karakter yang diterima disimpan dalam buffer penerimaan. Untuk menghindari gangguan permanen pada pemrosesan program, PLC mengontrol penerimaan data melalui jalur RTS sehingga terjadi pada jeda antara dua siklus PLC.

PLC memproses pekerjaan yang diterima melalui COM1 secara eksklusif di sela-sela siklus program PLC. Output karakter melalui COM1 juga hanya dilakukan pada jeda antara dua siklus program. Semakin rendah tingkat pemanfaatan PLC, semakin lama jeda antara siklus program dan semakin tinggi kemungkinan tingkat komunikasi ke COM1.

Sinkronisasi pertukaran data:

Sinkronisasi pertukaran data antara kontrol dan unit yang terhubung dilakukan melalui jalur jabat tangan perangkat keras RTS dan CTS.

PLC memblokir penerimaan data melalui jalur RTS dalam kondisi batasan berikut:

– Buffer penerimaan telah mencapai batas tertentu.

– Siklus program PLC baru saja berjalan.

Kontrol masih bereaksi selama keluaran karakter selain karakter XOFF/XON dari unit yang terhubung. Kontrolnya sendiri tidak menggunakan jabat tangan SW ini.

Dalam jeda antara dua siklus program PLC, PLC memproses pekerjaan yang dikumpulkan dalam buffer penerimaan. Untuk melakukan hal ini, karakter dibacakan dari buffer penerimaan yang dikontrol-interupsi oleh PLC, segera di-echo melalui COM 1, diperiksa kebenaran sintaksisnya, lalu diproses. Karakter digaungkan dalam urutan yang sama seperti yang diterima melalui COM 1.
