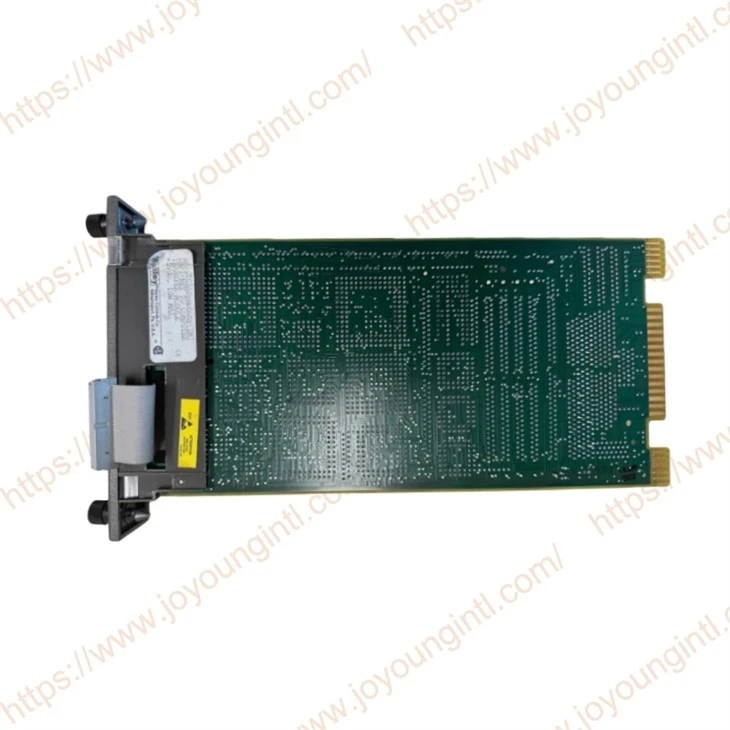

INICT03A Modul Antarmuka Komunikasi ABB Bailey

INICI03 adalah Modul Antarmuka Komunikasi dalam sistem kendali ABB Bailey, terutama digunakan untuk memfasilitasi pertukaran informasi antar unit fungsional yang berbeda dalam sistem kendali. Dalam struktur sistem, ia memainkan peran yang lebih menghubungkan dan mengoordinasikan daripada sekadar modul akuisisi data atau eksekusi kontrol.

Ini kondusif untuk standarisasi konfigurasi sistem
Perilaku antarmuka dan mode interaksi sistem Modul Antarmuka Komunikasi INICI03 telah diperbaiki, yang membantu proyek teknik mengadopsi pendekatan konfigurasi terpadu di perangkat atau batch yang berbeda, sehingga mengurangi biaya perbedaan antar proyek.
Mengurangi dampak modifikasi sistem pada keseluruhan struktur
Saat memperluas sistem atau melakukan penyesuaian lokal, melalui Modul Antarmuka Komunikasi INICI03 untuk pertukaran informasi, modifikasi langsung pada unit kontrol inti dapat dihindari, sehingga cakupan penyesuaian sistem lebih dapat dikontrol dan risikonya lebih rendah.
Meningkatkan efisiensi lokasi masalah sistem.
Karena tanggung jawab yang jelas dari lapisan antarmuka, ketika sistem menghadapi situasi abnormal, para insinyur dapat lebih cepat membedakan apakah itu masalah antarmuka atau masalah logika kontrol, sehingga mengurangi waktu untuk analisis dan penanganan kesalahan.
Cocok untuk kelanjutan dan upgrade sistem lama
Modul Antarmuka Komunikasi INICI03 memiliki kompatibilitas dengan struktur sistem Bailey asli. Dalam proyek renovasi atau peningkatan sistem, sistem ini dapat terus digunakan dengan tetap mempertahankan arsitektur aslinya, sehingga mengurangi ketidakpastian yang diakibatkan oleh penggantian total.

Modul Antarmuka Komunikasi INICT03A dan Modul Transfer Komputer INICT12 menangani semua komunikasi dengan komputer host. Modul-modul ini digerakkan oleh perintah-melalui perangkat lunak di komputer host. Modul menerima perintah dari komputer host, menjalankannya, dan kemudian membalas. Firmwarenya memungkinkan komputer host mengeluarkan perintah untuk akuisisi data, pemantauan proses, dan kontrol proses, dan untuk menjalankan fungsi sistem seperti keamanan, sinkronisasi waktu, pemantauan status, dan konfigurasi modul.

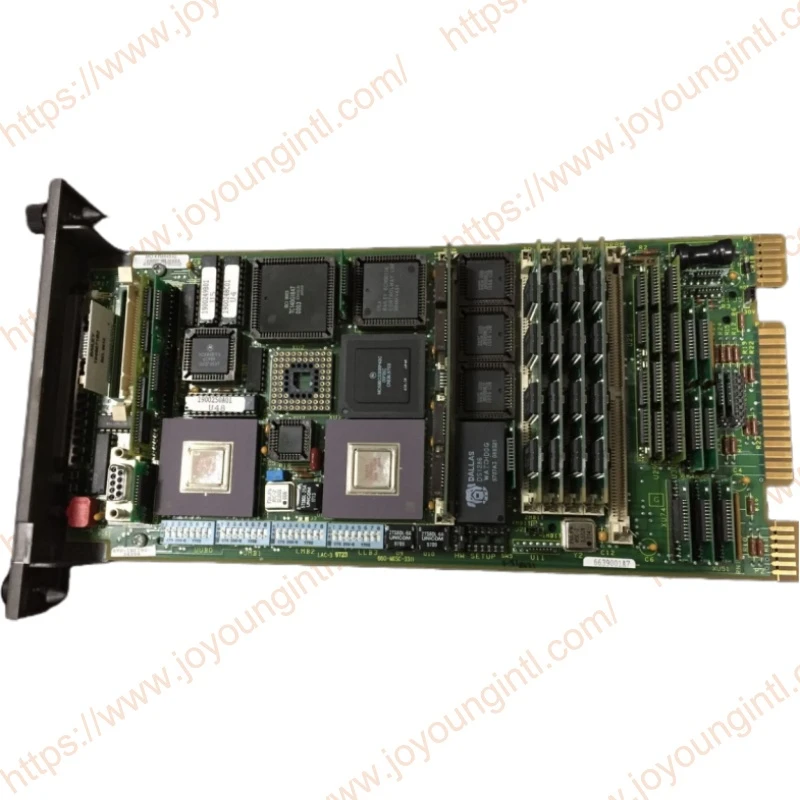

Modul INICT03A dan INICT12 adalah papan sirkuit tercetak tunggal yang menempati satu slot di unit pemasangan modul. Kemampuan dan metode koneksi komputer mereka berbeda. Modul INICT03A dapat menyimpan hingga 30.000 definisi titik (tergantung jenis titik). Modul INICT12 dapat menyimpan hingga 10.000 definisi titik.

Untuk Modul Antarmuka Komunikasi INICT03A, papan sirkuit berisi sirkuit komunikasi berbasis mikroprosesor yang memungkinkannya berkomunikasi langsung dengan modul INNIS01 dan berkomunikasi langsung dengan modul IMMPI01. Ini berkomunikasi dengan modul IMMPI01 melalui koneksi kabel pita. Modul IMMPI01 menangani antarmuka komputer host sebenarnya dan mendukung komunikasi serial RS-232-C atau SCSI.

Untuk modul INICT12, papan sirkuit berisi sirkuit komunikasi berbasis mikroprosesor-yang memungkinkannya berkomunikasi langsung dengan modul INNIS01 dan berkomunikasi langsung dengan komputer host menggunakan komunikasi serial RS-232-C. Kabel modul terhubung ke unit terminasi NTMP01. Dua port RS-232-C terletak di unit terminasi. Konfigurasi jumper NTMP01 menentukan operasi DTE atau DCE.
