PENDAHULUAN PRODUK

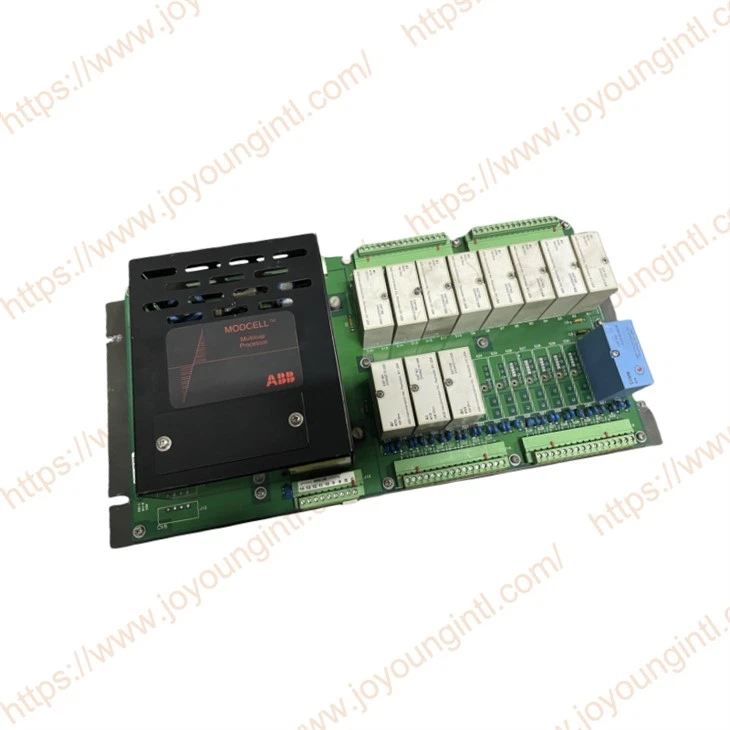

Urutan 2002NZ10801C dari Events Recorder (SOE) adalah bentuk prosesor Modcell Multiloop yang memindai hingga 29 input digital setiap milidetik untuk transisi negara, dengan kemampuan filter Debounce. Transisi (Acara) dicampakkan dan disimpan dalam antrian lokal, untuk memantau dan mencatat pesanan di mana peristiwa seperti perjalanan motor dan alarm terjadi. Antrian acara akan menampung hingga 1024 entri, dan dapat dibaca melalui halaman status perangkat lunak pembangun aplikasi.
Spesifikasi teknis
|
Pembuatan |
Abb |
|
Pola |
2002NZ10801C |
| Nomor bagian | 2002NZ10801C |
|
Keterangan |
Prosesor Modcell Multiloop |
|
Asal |
Swiss |
|
Dimensi |
48 * 23 * 15 cm |
|
Berat |
1,52kg |
Detail Produk
Unit dasar disuplai pada pelat pemasangan yang sesuai dengan rak atau panel EIA standar. Pengakhiran lapangan menggunakan grup blok terminasi pluggable, sekrup-down untuk kabel sinyal yang mudah, dan koneksi catu daya dipisahkan dari kabel sinyal lapangan. Unit ini berisi catu daya AC atau DC on-board, CPU berkecepatan tinggi berdasarkan mikroprosesor Motorola 68302, dan firmware terkait untuk mendukung input, komunikasi, dan fungsi peristiwa diskrit. Modul memori opsional memberikan RAM non-volatile yang redundan dan dapat dilepas yang mendukung database dan, jika dibiarkan pada unit selama operasi, data proses saat ini.
Input digital untuk identitas SOE dapat diisolasi (2,5 hingga 28V DC atau 4 hingga 16VDC) atau tidak terisolasi dengan daya TTL, atau kombinasi. Komunikasi ke perangkat lunak Application Builder dilakukan melalui jaringan komunikasi instrumen. Antrian acara dibaca oleh perangkat lunak dan masuk dalam ringkasan alarm/acara.
„Urutan Perekam Acara dengan akurasi 1 ms
„Mendukung hingga 29 poin tunggal, input diskrit yang terisolasi secara individual per unit
"Sinkronisasi waktu lokal atau global
„Platform Perangkat Keras Umum Dengan Sistem Kontrol Proses Modcell
Urutan firmware acara mencakup blok jam omega yang memantau sinyal cap waktu yang disiarkan setiap detik, atau mentransmisikan sinyal cap waktu setiap detik. Sinkronisasi waktu antara beberapa modcells SOE adalah melalui rs -485, 2- wire communications. Hingga 32 modcells yang dikonfigurasi sebagai perekam BUMN dapat diinstal pada jaringan RS -485 tanpa repeater.
Jika sistem hanya memerlukan perangkat pada jaringan lokal untuk disinkronkan, salah satu urutan Modcell dari perekam acara di jaringan dapat mengirimkan cap waktu. RS -485, 2- modul komunikasi serial kawat diinstal pada setiap unit, dengan satu unit bertindak sebagai master transmisi dan yang lainnya diatur untuk menerima. Tingkat transmisi yang disarankan adalah 38,4k baud.
Jika sistem memerlukan sinkronisasi ke cap waktu global, unit jam sinkronisasi Kinemetrics/Truetime Omega harus dipasang. Unit ini memantau sistem navigasi omega yang memiliki delapan stasiun transmisi di seluruh dunia. Ini mentransmisikan melalui port RS -232, dan rs -232/rs -485 konversi juga diperlukan. Sinyal waktu ditransmisikan ke unit ModCell melalui RS -485.
Informasi pemesanan
1. Pilih format unit dasar dan persyaratan catu daya.
2. Pilih satu modul identitas untuk setiap unit dasar.
3. Pilih Modul Input Digital.
4. Pilih modul komunikasi. Modul ICN diperlukan untuk komunikasi ke pc -30 perangkat lunak; Modul RS -485 yang diperlukan untuk transmisi sinyal sinkronisasi waktu antara beberapa unit.
1. BASE INSTRUMEN AC Power: 85 - 250 v rms, 50-400 Hz ............................. .................................................. ............... 2002nz10801c
AC Power: 85 - 250 v rms, 50-400 hz (compat eu emc - lihat ib -23 c600 untuk pembatasan) ......... 2002nz12801c
DC Power: 20 - 50 v DC ........................................ .................................................. ............................. 2002NZ10401C
2. Modul Identitas
Urutan Perekam Acara .............................................. .................................................. ........... 2005pz10102c
3. Aksesori
Panduan Pengguna Modcell Multiloop - Dokumentasi Lengkap (disertakan dengan 2006s) ..................... 98280-417
Majelis Penghentian ICN - Format Eurocard (1 per jaringan ICN) ...................................... ............. 2030FZ00001A
Majelis Penghentian ICN - Format Flushmount (jaringan ICN 1per) ....................................... ........ 2030FZ00002A
Modul Memori Portabel (Opsional) ............................................ .................................................. ..... 2010pz10000a
