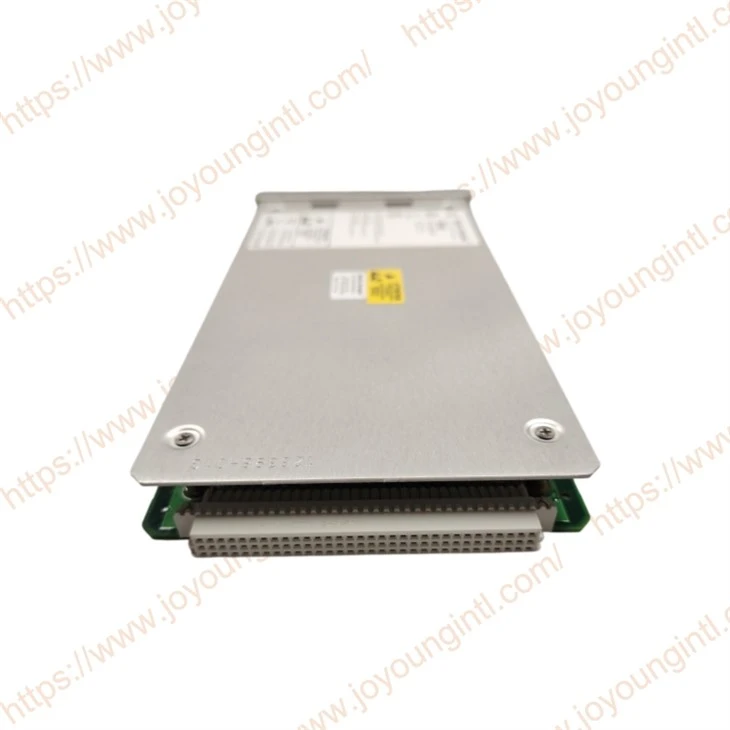

BENTLY NEVADA 149369-01 3500/25-01-01-00 Modul





Itu3500/25-01-01-00Modul Keyphasor yang Ditingkatkan menerima sinyal dari probe arus eddy atau sensor magnetik dan mengubahnya menjadi sinyal pulsa digital standar.

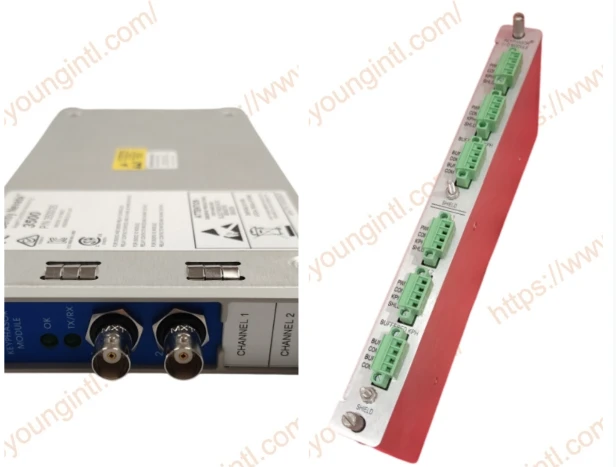

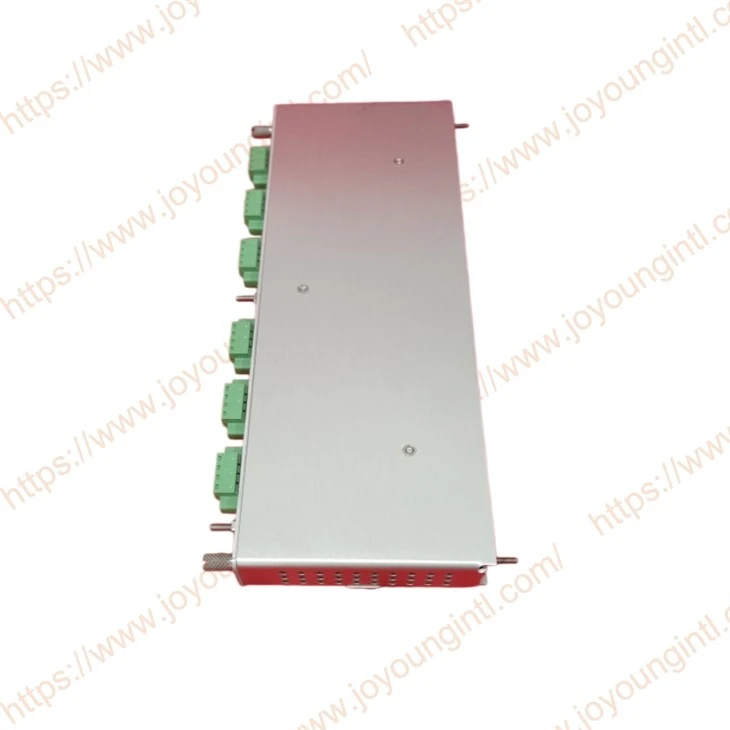

Konfigurasikan3500/25 149369-01Modul Keyphasor yang Ditingkatkan dan125800-01Penghentian Modul I/O Keyphasor (Internal).

Masukkan slot yang sesuai pada rak 3500
Hubungkan modul I/O Keyphasor (seperti 125800-01)
Hubungkan sinyal sensor
Konfigurasikan parameter sistem



Ada apa

+86 18050035902



Email-

info@htechplc.com



Produk inventaris

10000+

Struktur model:

3500 / 25 - 01 - 01 - 00
    │      │     │    │     │
│ │ │ │ └─ Opsi Persetujuan Agensi
│ │ │ └────── Jenis modul I/O
│ │ └────────── Konfigurasi Saluran/Modul
│ └─────────────── Jenis modul
└────────────────────── Seri

 3500 -- Tanda Seri
Menunjukkan bahwa produk ini termasuk dalam sistem perlindungan mekanis Bently Nevada 3500

 25 -- Jenis Modul
Modul keyphasor (modul kecepatan/fase)

 -01 -- Konfigurasi Saluran
2 Setengah Saluran-Tinggi

 -01 -- Jenis Modul I/O
Penghentian Internal

 -00 -- Opsi Persetujuan Agensi
Tidak diperlukan



1. Deskripsi Fungsional:

• Modul menerima sinyal input dari proximity probe atau magnetic pickup dan mengubahnya menjadi sinyal Keyphasor digital.
• Sinyal Keyphasor menunjukkan momen ketika tanda tertentu pada poros yang berputar sejajar dengan sensor Keyphasor.
• Sistem dapat menerima hingga empat sinyal Keyphasor dalam konfigurasi normal dan hingga delapan sinyal dalam konfigurasi berpasangan.
• Sinyal keyphasor sangat penting untuk pengukuran waktu yang akurat, termasuk kecepatan poros dan parameter vektor seperti amplitudo dan fase getaran 1X.

2. Fitur yang Ditingkatkan:

• Modul Keyphasor yang ditingkatkan memperluas kemampuan pemrosesan sinyal berdasarkan desain sebelumnya.
• Ini mempertahankan kompatibilitas dengan modul Keyphasor yang ada dan cocok untuk sistem lama.
• Modul Keyphasor lama (PWA 125792-01) digantikan oleh modul 149369-01 yang baru.

3. Konfigurasi:

• Dalam aplikasi triple modular redundant (TMR), dua modul Keyphasor digunakan untuk menyediakan sinyal kunci primer dan sekunder.
• Untuk sistem dengan lebih dari empat input Keyphasor, konfigurasi berpasangan dapat diterapkan, memungkinkan empat saluran input utama dan empat saluran input cadangan.

4. Modul I/O Keyphasor Terisolasi:

• Dirancang untuk sinyal Keyphasor yang perlu dihubungkan ke beberapa perangkat secara paralel dan perlu diisolasi dari sistem lain.
• Untuk aplikasi pengambilan magnetik, diperlukan catu daya eksternal.
• Harap perhatikan bahwa modul ini terutama digunakan untuk mengukur kecepatan sumbu, dan memperkenalkan offset fase yang sedikit lebih tinggi dibandingkan dengan versi-yang tidak terisolasi.

5. Fitur Produk yang Ditingkatkan:

• Kemampuan untuk menghasilkan sinyal peristiwa per{0}}putaran dari beberapa masukan per-putaran.
• Mendukung bidang-firmware yang dapat diupgrade.
• Menyediakan pelaporan data manajemen aset.

6. Spesifikasi Teknis (Sebagian):

• Konsumsi daya: Khas 3,2 Watt.
• Rentang sinyal masukan: +0.8V hingga -21,0V untuk modul I/O non-terisolasi, +5V hingga -11V untuk modul I/O terisolasi.
• Impedansi masukan: Minimum 21,8 kilo-ohm.
• Rentang input: 1 hingga 1.200.000 cpm (0,017 hingga 20 kHz).
• Rentang keluaran: 1 hingga 99,999 cpm (0,017 hingga 1667 Hz).
• Impedansi keluaran: impedansi keluaran buffer maksimum 504 ohm.
• Catu daya sensor keyphasor: -24 Vdc, maksimum 40 mA per saluran.
• Suhu pengoperasian: -30 derajat hingga +65 derajat (-22 derajat F hingga +150 derajat F).

7. Area aplikasi:

• Banyak digunakan di berbagai bidang industri, termasuk listrik, minyak dan gas, bahan kimia, kertas, baja, semen, dll.
• Berlaku untuk berbagai peralatan mekanis seperti turbin, pompa, kompresor, kipas angin, motor, konveyor, dll.

Dalam arsitektur sistem 3500, sinyal Keyphasor 3500/25-01-01-00 terutama digunakan untuk pengukuran kecepatan, perhitungan sudut fase, analisis getaran 1X, analisis lintasan poros, dan pemantauan proses start-stop. Dalam konfigurasi sistem normal, ini dapat mendukung hingga 4 input Keyphasor, dan dalam konfigurasi berpasangan, dapat diperluas hingga 8 input.

Modul Keyphasor yang Ditingkatkan ini dapat digunakan bersama dengan modul pemantauan seri 3500:
Monitor Proksimitor 3500/40M
Proximitor/Monitor Seismik 3500/42M
Monitor Posisi 3500/45
Antarmuka Data Sementara 3500/22M
3500 Modul Pemantauan Lainnya

Dalam sistem sebenarnya, modul 3500/25 memberikan sinyal referensi kecepatan rotasi sinkron ke modul pemantauan melalui backplane sasis, memungkinkan saluran getaran untuk melakukan analisis fase, pelacakan pesanan, dan diagnosis dinamis rotor.
Misalnya:

3500/40M dapat dikombinasikan dengan sinyal Keyphasor untuk getaran poros dan pengukuran fase
3500/42M dapat digunakan untuk analisis korelasi kecepatan, percepatan dan fase
3500/45 dapat mencapai pemantauan sinkron posisi poros dan status rotasi

Dalam aplikasi seperti turbin uap, kompresor, dan generator, modul pemantauan biasanya mengandalkan pulsa referensi Keyphasor untuk mengidentifikasi keadaan rotor dan melakukan analisis dinamis.
