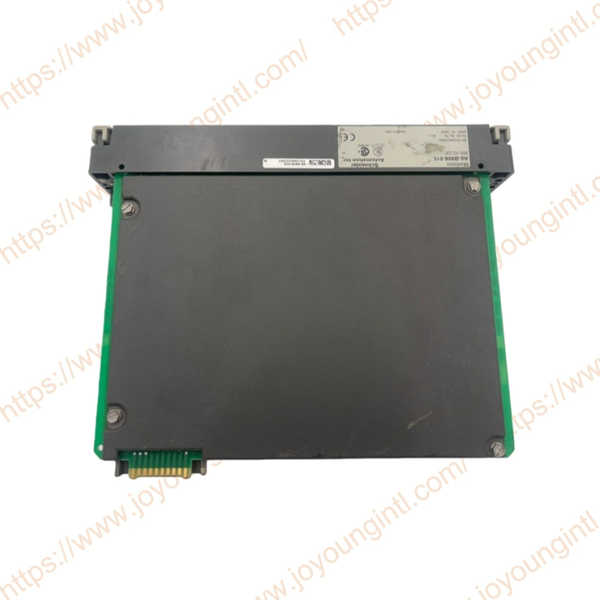

Schneider AEG Modicon AS-Modul Output Diskrit B808-016

AS-B808-016 adalah modul keluaran diskrit. Modul ini dapat mempertahankan kontrol independen ketika beberapa perangkat bekerja secara bersamaan, memastikan bahwa pengoperasian satu saluran tidak mempengaruhi output lainnya. AS-B808-016 menyediakan fungsi indikasi status, memungkinkan operator mengamati status hidup/mati setiap saluran secara real time, yang memfasilitasi debugging sistem, pemeliharaan, dan pemecahan masalah.

Kinerja Listrik
Dibuat untuk menangani kondisi industri yang berat, Modul Output Diskrit AS-B808-016 dapat mendukung arus kontinu maksimum sebesar 2 A per titik output, dengan kemampuan lonjakan satu{14}}siklus hingga 50 A. Hal ini memastikan modul ini dapat mengelola lonjakan permintaan listrik secara tiba-tiba tanpa mengurangi performa. Setiap grup dapat menangani hingga 6 A, dengan arus maksimum 12 A untuk seluruh modul, memungkinkannya mendukung beban besar. Arus bocor modul dibatasi hingga maksimum 8 mA pada 230 Vac, memastikan keselamatan dan efisiensi energi dalam pengoperasian. Selain itu, waktu responsnya yang cepat-8,3 milidetik untuk transisi OFF-ke-ON dan ON-ke-OFF- menjadikannya ideal untuk aplikasi dengan kecepatan dan presisi kritis.

Desain dan Instalasi
Modul Output Diskrit AS-B808-016 dirancang dengan mempertimbangkan kepraktisan dan kemudahan pemasangan. Ini hanya menempati satu slot dalam pengaturan, mengoptimalkan ruang di panel kontrol. Ini cukup ringan untuk penanganan yang nyaman dan cukup kokoh untuk daya tahan jangka panjang. Modul ini menggunakan konektor terminal Modul Output Diskrit AS-8534-000 yang menjamin koneksi yang andal dan aman. Desain ini meminimalkan waktu henti dan pemeliharaan, sehingga meningkatkan efisiensi sistem secara keseluruhan.

Persyaratan Daya
Dalam hal kebutuhan daya, AS-B808-016 dirancang untuk efisiensi, menarik 76 mA pada +5 V dan 480 mA pada +4.3 V, tanpa memerlukan arus pada -5 V. Spesifikasi ini memungkinkannya beroperasi secara efektif tanpa membebani kebutuhan berlebihan pada catu daya. Schneider Electric juga memastikan modul tersebut memenuhi standar kualitas yang ketat dengan memberikan garansi dua tahun, sehingga memberikan ketenangan pikiran bagi pengguna.

Kompatibilitas dan Aplikasi
Kompatibilitas modul ini dengan koneksi terminal Modul Output Diskrit AS-8535-000 semakin meningkatkan fleksibilitas dan kegunaannya dalam beragam sistem. Ini dirancang untuk bekerja dengan lancar dalam pengaturan otomasi industri yang memerlukan kontrol keluaran yang presisi dan andal. Baik mengelola mesin, mengendalikan sistem pencahayaan, atau mengoordinasikan peralatan industri lainnya, Modul Output Diskrit AS-B808-016 memberikan kinerja yang dapat diandalkan. Desainnya yang kokoh memastikan pengoperasian yang konsisten bahkan di lingkungan yang menantang, menjadikannya tambahan yang berharga untuk solusi otomasi apa pun.

Kemampuan mengemudi beban komunikasi yang tinggi
AS-B808-016 mengadopsi struktur keluaran Triac AC, dan arus keluaran kontinu pada satu titik dapat mencapai 2A. Ini dapat langsung menggerakkan beban industri 230VAC umum, seperti kontaktor, katup solenoid, lampu indikator, dll.
Dibandingkan dengan modul keluaran-berdaya rendah, modul ini dapat mengurangi penggunaan relai perantara, menyederhanakan sirkuit kontrol, dan menurunkan biaya sistem.

Stabilitas-tingkat industri, cocok untuk pengoperasian berkelanjutan
Modul ini dirancang sesuai dengan standar lingkungan industri dan cocok untuk sistem kontrol yang beroperasi terus menerus dalam waktu lama.
Bahkan dalam kondisi fluktuasi voltase dan gangguan-di lokasi yang signifikan, output tetap dapat dipertahankan. Ini sangat cocok untuk jalur produksi, utilitas umum, dan proyek infrastruktur.

Output standar 230VAC, cocok untuk lokasi industri global
Modul ini mendukung voltase lebar dan rentang frekuensi 160–260VAC dan 47–63Hz, yang mencakup standar catu daya industri di sebagian besar negara dan wilayah.
Sangat ramah untuk proyek ekspor, dan tidak perlu mengubah model karena berbeda daerah.

Platform yang matang, dengan kompatibilitas sistem yang kuat
AS-B808-016 merupakan bagian dari produk matang seri Modicon 800 dan sepenuhnya kompatibel dengan modul CPU, backplane, e, dan I/O dari seri yang sama.
Sangat cocok untuk pemeliharaan, perluasan, atau penggantian suku cadang sistem lama, menghindari risiko perangkat lunak dan perangkat keras yang disebabkan oleh perubahan platform.

Desain modular, dengan biaya perawatan yang rendahDengan struktur tipe-slot, modul dapat dipasang dan dicabut dengan cepat untuk penggantian, tanpa memerlukan pemasangan ulang kabel yang rumit.
Selama pemeliharaan peralatan atau penggantian kegagalan, hal ini dapat mengurangi waktu henti secara signifikan dan meningkatkan efisiensi produksi.

Struktur keluaran diskrit AC 16 titik
Total 16 230keluaran VAC
Dibagi menjadi 2 kelompok × 8 poin
Memfasilitasi pengelompokan beban dan manajemen saat ini
Cocok untuk kontrol terpusat-aktuator AC berukuran sedang.
Kemampuan toleransi arus dan lonjakan yang sangat baik
2A / Titik (Terus menerus)
6A / Grup, 12A / Modul
Mendukung arus lonjakan sesaat
Dapat menangani beban dengan arus awal yang besar, seperti kontaktor dan katup solenoid.
Performa peralihan yang stabil
Waktu respons sakelar sekitar 8,3 ms (50/60Hz)
Cocok untuk sebagian besar skenario kontrol-kecepatan-yang tidak tinggi
Menampilkan kinerja yang andal dan dapat diprediksi dalam kontrol industri.

Desain perlindungan sekering terintegrasi
Setiap kelompok keluaran dilengkapi dengan perangkat pelindung sekering.
Jika terjadi korsleting beban atau kondisi abnormal, ini dapat secara efektif melindungi modul dan sistem, sehingga meningkatkan keselamatan secara keseluruhan.
Desain mekanik dan listrik tingkat-industri
Cocok untuk dipasang di lemari kontrol
Anti-getaran dan anti-gangguan listrik
Memenuhi-persyaratan penggunaan jangka panjang di lokasi industri.
