Deskripsi
Parameter teknis
PENDAHULUAN PRODUK
IS210TREGH1B digunakan untuk serangkaian sistem kontrol turbin gas Mark VI. Ini kekuatan tiga solenoida perjalanan darurat dan dikelola oleh pengontrol I/O. Dari 12 relaynya, 9 diatur ke dalam tiga kelompok, masing -masing dengan 3 input pemungutan suara, untuk mengendalikan solenoida 3 perjalanan untuk mengoordinasikan perlindungan kelebihan kecepatan darurat dan operasi berhenti darurat. Blok Terminal Treg dan PPRO kompatibel dengan sistem Mark VI dan sambungkan ke modul PPRO melalui kabel dengan steker yang dicetak. Blok terminal I/O pertama terhubung langsung ke solenoida tiga perjalanan, resistor hemat energi, dan berhenti darurat, dan blok terminal kedua menerima kabel hingga tujuh perjalanan interlock.
Spesifikasi teknis
|
Pembuatan |
General Electric (GE) |
|
Model |
IS210TREGH1B |
| Nomor bagian | IS200TREGH1BDC |
|
Keterangan |
Tandai perlindungan darurat Tproh1b
|
|
Asal |
Amerika Serikat |
|
Dimensi |
35*35*15cm |
|
Berat |
0. 85kg |
Detail Produk

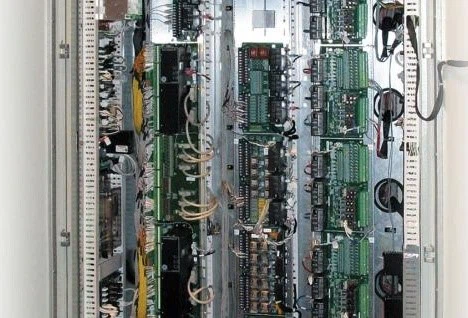

Dalam sistem kontrol Mark VI, IS215VPRO bekerja dengan papan terminal Treg.cables dengan colokan cetakan menghubungkan Treg ke IS215VPRO.
|
Revisi
|
Detail
|
|
Tregh1a |
Gunakan Tregh1b sebagai pengganti
|
|
Tregh1b
|
Aplikasi 125 V DC
|
|
Tregh2b
|
Aplikasi 24 V DC
|
|
Tregh3b
|
Ini adalah versi khusus H1B untuk digunakan dalam sistem dengan papan Treg yang berlebihan. Sirkuit Umpan Balik dan Daya Relai Economizing disediakan hanya oleh konektor JX1
|
|
Tregh4b
|
Ini adalah versi khusus H1B untuk digunakan dalam sistem dengan papan Treg yang berlebihan. Sirkuit Umpan Balik dan Daya Relay Economizing disediakan hanya oleh konektor JY1.
|
|
Tregh5b
|
Ini adalah versi khusus H1B untuk digunakan dalam sistem dengan papan Treg yang berlebihan. Sirkuit umpan balik dan daya economizing relay hanya disediakan oleh konektor JZ1.
|
Catatan dalam aplikasi Treg yang berlebihan, adalah khas untuk menemukan satu papan H3B dan satu papan H4B yang digunakan bersama -sama. Penting bahwa perbaikan sistem dilakukan dengan tipe papan yang benar untuk mempertahankan pemisahan daya kontrol yang dirancang ke dalam sistem ini.
Instalasi:
Solenoida tiga perjalanan, resistor penghematan, dan pemberhentian darurat terhubung langsung ke blok terminal I/O pertama. Hingga tujuh perjalanan interlock dapat ditransfer ke blok terminal kedua.
Operasi:
Treg sepenuhnya dikendalikan oleh dewan IS215VPRO. Koneksi ke modul kontrol adalah kabel daya J2 dan solenoida trip. Dalam sistem simpleks, kabel ketiga membawa sinyal perjalanan dari J1 ke papan terminal servo, yang menyediakan fungsi penjepit katup servo saat perjalanan turbin.
Tes Perjalanan Solenoid:
Pengontrol Mark VI digunakan untuk memulai tes solenoida perjalanan. Tes online memungkinkan setiap solenoida perjalanan untuk secara manual tersandung satu per satu, baik melalui relay PTR dari pengontrol, atau melalui relay ETR dari modul perlindungan. Kontak dari setiap sirkuit solenoid disambungkan kembali sebagai input kontak untuk memberikan indikasi positif bahwa solenoid telah tersandung. Tes overspeed offline primer dan darurat juga disediakan untuk
Verifikasi perjalanan aktual karena perangkat lunak simulasi kondisi kelebihan kecepatan.
Aplikasi produk
Produk kami banyak digunakan dalam mesin CNC dan metalurgi, minyak dan gas, petrokimia, bahan kimia, pencetakan kertas, pencetakan dan pewarnaan tekstil, mesin, manufaktur elektronik, manufaktur mobil, tembakau, mesin plastik, listrik, pemeliharaan air, pengolahan air / perlindungan lingkungan, rekayasa energi, pembakaran energi.
-
