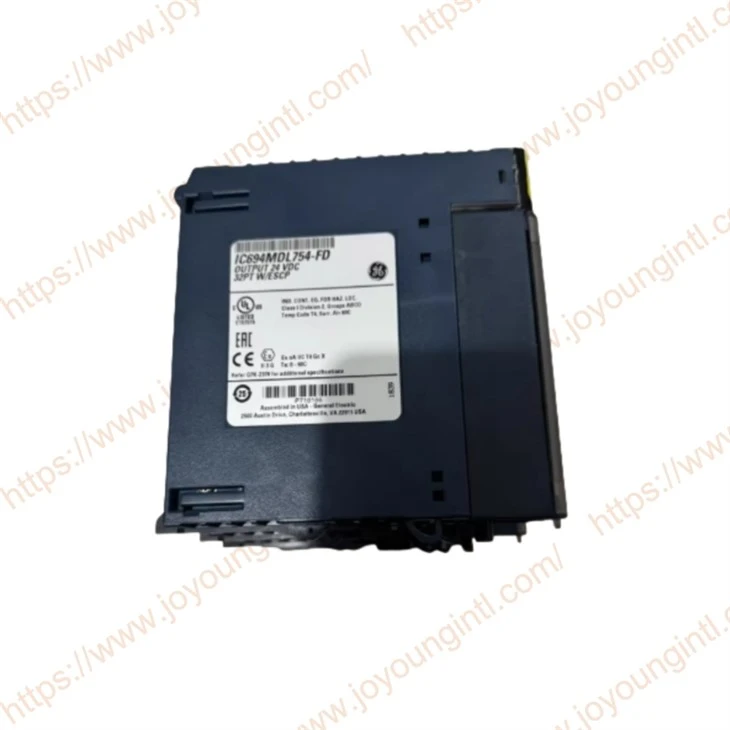

Modul Keluaran IC694MDL754 32 Titik

1) Dukungan untuk keluaran Sumber logika positif
Sinyal keluaran dariIC694MDL754Modul keluaran tegangan DC 32 titik, merupakan penggerak kutub positif (biasa digunakan untuk menggerakkan kumparan relai, lampu, katup, relai, dll, sebagai beban).
Metode penggerak positif ini memiliki logika yang jelas dan pengkabelan yang sederhana, dan juga merupakan konfigurasi standar di bidang kendali industri.
2) Dukungan tegangan dan arus yang lebar
Mendukung rentang tegangan keluaran yang luas sebesar 10.2 - 30 VDC, memastikan keluaran yang stabil bahkan ketika pasokan daya sedikit berfluktuasi.
Setiap titik dapat menangani arus maksimum 0,75 A, mampu menggerakkan relai DC umum, kumparan kontaktor, katup solenoid kecil, atau sensor, dan perangkat lainnya.
3) Kinerja respon cepat
Waktu respons-titik hidup/mati secepat 0,5 milidetik, yang kondusif bagi eksekusi logika kontrol yang cepat dan-peralihan beban dengan frekuensi tinggi.
4) Desain Isolasi yang Kuat
Terdapat perlindungan isolasi tegangan tinggi antara grup keluaran dan antara ujung-lokasi dan bidang belakang (250 VAC untuk durasi berkelanjutan; 1500 VAC untuk menahan tegangan selama 1 menit), sehingga meningkatkan kemampuan dan keamanan anti-interferensi.
5) Mekanisme perlindungan otomatis multi--lapisan
Perlindungan-hubungan pendek elektronik (ESCP) bawaan, perlindungan arus berlebih, dan perlindungan suhu berlebih, dan semua perlindungan ini berjenis-pemulihan mandiri, untuk mencegah waktu henti-jangka panjang karena kesalahan sementara.
6) Indikasi Status dan Umpan Balik Diagnostik
Setiap titik keluaran biasanya dilengkapi dengan indikator LED status (yang dapat bervariasi tergantung pada spesifikasi pemasok yang berbeda), memungkinkan tampilan status titik di-situs secara intuitif.
ItuIC694MDL754Modul keluaran tegangan DC 32 titik juga dapat mengirimkan informasi kesalahan kembali ke CPU, yang digunakan untuk alarm diagnostik atau pemeliharaan.

1. Alokasi sumber daya keluaran lebih kompak, yang membantu mengoptimalkan pemanfaatan ruang kabinet kendali.
IC694MDL754Modul keluaran tegangan DC 32 titik mengintegrasikan 32 saluran keluaran DC dalam satu slot, yang membantu mengurangi jumlah modul dalam sistem kontrol dengan sejumlah besar titik I/O.
Dalam desain kabinet kontrol dengan ruang terbatas,-struktur dengan kepadatan tinggi ini kondusif untuk meningkatkan konsentrasi pengkabelan dan menyederhanakan perencanaan struktur sistem.
2. Struktur isolasi kelompok membantu meningkatkan fleksibilitas pengkabelan sistem.
ItuIC694MDL754Modul keluaran tegangan DC 32 titik dirancang dengan dua kelompok keluaran 16 titik independen, masing-masing dengan terminal umumnya sendiri.
Metode pengelompokan ini memungkinkan sirkuit berbeda atau kategori beban berbeda dihubungkan secara terpisah, yang berguna untuk:
Melakukan pengendalian regional
Memanfaatkan sirkuit catu daya eksternal yang berbeda
Mengurangi pengaruh timbal balik antar sirkuit
Dalam sistem kontrol multi-loop, struktur ini lebih kondusif untuk perencanaan kelistrikan.
3. Kecepatan respons berlaku untuk skenario pengendalian otomatis konvensional
Waktu respons peralihan khas modul berada dalam kisaran milidetik, yang dapat memenuhi persyaratan peralihan sinyal diskrit di sebagian besar sistem otomasi industri.
Untuk skenario kendali beban seperti relai, kontaktor, dan katup solenoid, kinerja respons ini dapat dikoordinasikan dengan program PLC untuk mencapai logika kendali yang stabil.
